Panoramica

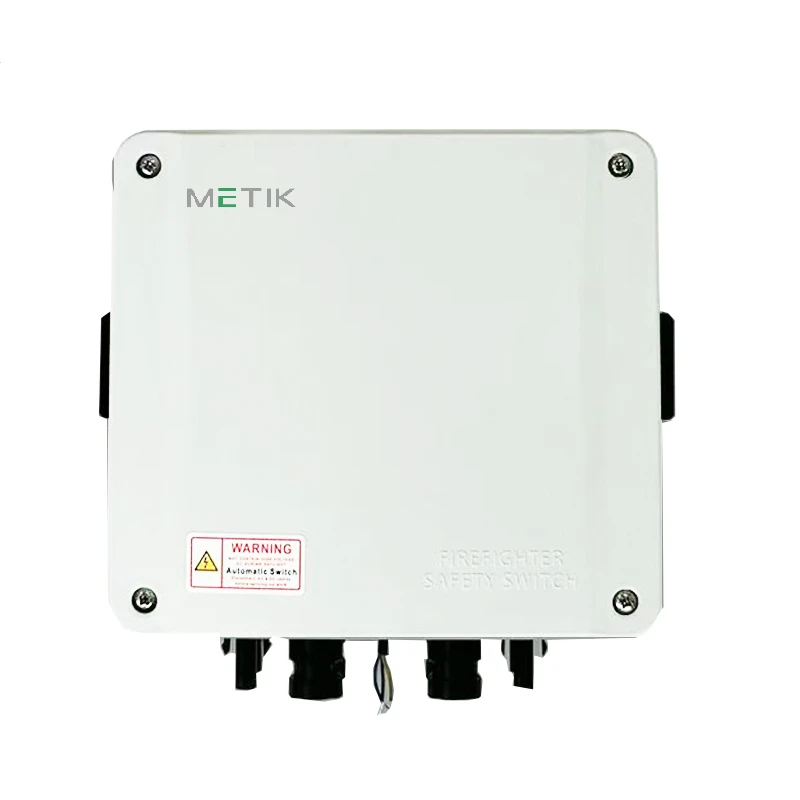

L’interruttur del pompier l’è un simulatur specializà de disconessiun CC pesant installà visin a la matris sular sul tècc. El sò fin principal l’è chel de furnì un isulament eletric automatich o manual di linee de salvatagg a volta tensiun de curent diretta (CC) che traversan un edifiz durant un’emergenza.
Specifiche tecniche
|
Parametr |
Specificaziun |
|
Tension massima del sistema |
1000 V / 1500 V CC |
|
Corrent operativa nominal |
16A / 32A / 40A / 55A |
|
Configuraziun del pol |
2P / 4P / 4B (duppi suport MPPT) |
|
Valutaziun de isolament e surge |
Uimp 8kV |
|
Durada mecanica |
>10.000 uperaziun |
|
Resistenza elettrica |
>1.500 cicli de disconessiun de carich cumplet- |
|
Alimentaziun de cuntrol |
100-240V CA, 50/60Hz |
Caratteristich ciave
Estinziun del arc magnetich:I camer de estinziun a arco magnetich brevettà suprimen i archi CC sotta i categurì de üs IEC 60947-3, reducend l’erosiun de cuntatt per mantegnir i pœnt de riferiment de la resistenza a cuntatt a luungh termin.
Integrità strütüral a volta -temperadüra:La recinziun en policarbonat mantegn la defleziun mecanich nominal e la resistenza al urt sotta l’iradiaziun sular sul tècc fin a un limit ambient de 85 grad.
Azionament mecanich guidà de la molla-:La molla de memorizaziun guidada del mutur - la se libera mecanicament en 150 ms dopu la perdita de potènza de cuntrol CA, eseguend un isulament fisich CC per sudisfar i mandat de arresto rapid a distanza.
Recinziun sigillata IP66 cun spurtament integrà:Alloggiament stabilizà UV{0}}dotà de una valvula a membrana de equalizaziun de la presiun-per eliminà la condensaziun interna di fluttuaziun de la temperadüra diurna senza comprometter la pruteziun contra l’entrada IP66.
Precisiun de produziun
Montagg automatizà e cuntrol de la qualità
I linee de produziun duperan staziun de fissagg automatizà cun registraziun digital per garantir una forza de serragg uniform sü tüt i giunziun strütürai.
Verificaziun del ingress e del ermeticità
Ogni singul unità subìs di test automatizà de gota de presiun-per verificar l’integrità de la sigilladura IP66 prima del imballagg final.
Prov dieletrich de rutina
Tüt i unità passan l’ispeziun ottich automatizada (AOI) per l’eletronich de cuntrol, seguida de una prœuva de isolament CA de 3,5 kV per verificar i capacità de resistenza dieletrich.
AQL 0.4 Verifica e test ambientai
Urna condiment opaca nibh pellentesca. L’inter vitae l’è magna.
Termini cumerciai
Opziun MOQ e OEM:La quantità minima de urden l’è de 200 unità per i mudei standard; i protocoi de marca e configuraziun OEM personalizà dumandan un minim de 1.000 unità.
Imballagg ISTA-3A e ISPM-15:Spedì en cartun ondulaa a 5 strati cun insert en schiuma HDPE stampà su misura, pallettizà sü pallet de legn fumigà e tratà a calor.
Ottimizaziun del contenidur:Un contenitur standard de 20GP pœu ciapà fin a 5.400 unità imbalà, utimizand l’eficienza del volum e sbassand i cust del trasport oceanich per unità.
Temp de preparaziun:Cumpletament del prim lott en 25 dì lavuratif dopu-deposit; ordin ricorrent de cuntratt general invià en 10 dì lavuratif.
Incotermin suportà:Termini de consegna FOB, CIF e DDP dispunibel.
Dopu-Suport de la vendita
Garanzia funziunal de 5 an:Cuvert la sostituziun al 100% di guasti funziunai mecanich o eletrich en bas al parameter de funziunament standard.
SLA tecnich 24 our:I domande de compatibilitaa de l’injegneria e de la red riceven una resposta tecnega formal del team de R&S ind 24 ore.
Campiun de valutaziun ingegneristich:Unità de valutaziun dispunibel per la qualificaziun de laboratori e i test de cumpatibilità del inverter.
Disponibilità di ricambi a 15 an:Fornitura continua garantida de compunent cun fatur de furma mecanich esatt e de pezz de ricambio interni dopu l’acquisto.
Protocoll de sostituziun anticipada:Dopu la verifica de un event de difett serial (che supera un tass de guasto sul camp del 0,1%), i unità de sostituziun sun trasportà subit per redür al minim i temp de inattività del sit.
FAQ
D: A che certificaziun internaziunai de sicureza se cunfurma l’interruttur di pompier?
R: L’interruttur del pompier l’è prugetà e testà segon la categuria de üs CC IEC 60947-3 per aplicaziun de disconessiun fotovoltaich, cuvertend tensiun nominal fin a 1000V CC e 1500V CC. La documentaziun de la marcadura CE e i raport de test de tip de terz che verifican la nominal de impuls de surge de 8kV e la pruteziun contra l’entrada IP66 sun dispunibel per vèss scaricà dopu la registraziun del pruget.
D: Chestu interruttur pœu vèss integrà in di sistèm de inverter sular esistent?
R: Sì. L’interruttur suporta i configuraziun a pol 2P e 4P cun dual capacità de input MPPT, rendend cumpatibil cun la magiur part di architetur de inverter a stringa de produtur cuma SMA, Huawei e Fronius in di class de sistèm 1000V CC e 1500V CC.
D: Cuma l’è verificà la supresiun del arco en cundiziun de funziunament reai?
R: La supresiun del arco l’è validada travers di test de resistenza IEC 60947-3 a curent nominal (da 16A a 55A) e tensiun de carich cumplet CC, cunfermand che i camber de estinziun a arco magnetich brevettà raggiungen la dumandada resistenza de cuntat Magiur o istess a una manteniment de carich cumplet a disc denter de la specificaziun.
D: Cossa suced se l’alimentaziun de cuntrol la guasta?
R: Quand l’alimentaziun de cuntrol CA (100–240 V) l’è perduda, l’atuatur mecanich a molla se libera en 150 ms e derva fisicament i cuntatt CC senza nissun cumand eletronich.
D: Cuma l’è garantida l’afidabilità a luungh termin intra i lott de produziun?
R: Ogni lott de produziun l’è verificà segond i standard ISO 2859-1 AQL 0,4, cun campiun casual sottapost a ciclo termich de -40 grad a +85 grad e test automatizà de resistenza dieletrich CA de 3,5 kV sül 100% di unità.
D: L’interruttur l’è adatt per i ambient estrem sül tècc?
R: Sì. El recinto en policarbonat sigillà IP66-resist a di temperadür ambientai cuntinu fin a 85 grad sotta iradiaziun sular diretta e la valvula a membrana integrada che equaliza la presiun prevèn la condensaziun interna di oscillaziun de temperadüra quotidiani senza comprometter la pruteziun del ingress.
D: Che tip de manutenziun l’è necesaria dopu l’installaziun?
R: Nissun manteniment intern l’è necessari. L’ünica manutenziun cunsigliada l’è un ispeziun visiva annual de la coppia di morset (serrament ai 2,5 Nm specificà segond el manual de instalaziun) e una prœuva funziunal del segnal de sganciament a distanza per cunfermar l’azionament de 150 ms.
D: El dispusitif pœu vèss duperà en di sistèm FV cunform al arresto rapid?
R: Sì. Quand l’è cablà cuma iniziatur de arresto rapid a nivel de matris e culegà a un segnal de cuntrol CA de un inverter cunform, l’interruttur sudisfa i requisit de arresto rapid del NEC 2017 §690.12 per i sistèm installà sü o denter di edifiz.
D: Cuma l’è assicurada la coerenza del prudut intra i grand urden?
R: Per grandi urden, i audit de lott AQL 0,4 dan un campiunament statisticament robust-a chestu livel de acetaziun, un lott de 5.000 unità dumandaria zeru difett en un campiun de 200 unità per passà, garantind una qualità en uscita volta.
D: Che sun i principal scenari de guast che el sistèm l’è prugetà per prevegnir?
R: I tri scenari de guasto primari che l’indirizz de la prugetaziun sun la saldadüra a cuntatt sotta volta curent de ingress CC, l’arco minga cuntrulà durant la disconessiun de carich en diretta e l’isolament incumplet causà de un guast del circuit de cuntrol.
